Normgerechte Messdienstleistung

Die Gruppe Charakterisierung der Abteilung Laserkomponenten bietet ein breites Spektrum an messtechnischen Verfahren zur hochpräzisen Charakterisierung optischer Komponenten an.



Am Laser Zentrum Hannover e.V. (LZH) können folgende Verfahren durchgeführt werden:

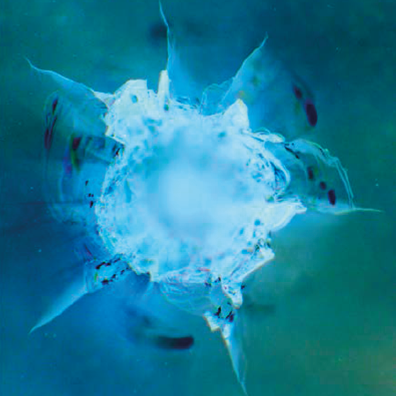

  •     Messung der laserinduzierten Zerstörschwelle und Langzeitstabilität von optischen Materialien und Beschichtungen
  •     Messung optischer Verluste:

    • Absorption (mittels Laserkalorimetrie)
    • Totale und winkelaufgelöste Streuung
    • Laserinduzierte Fluoreszenz
    • Gesamtverluste mittels Cavity-Ring-Down
  • Spektrophotometrie vom mittleren IR- bis in den weichen Röntgenbereich
  • Beratungsdienstleistungen zur Leistungsfestigkeit und Optimierung von Laseroptiken



Messmethoden λ τH Bemerkung ISO-Norm

Laserinduzierte Zerstörung 193 nm 15 ns 150 Hz, flat-top 21254-2
  213 nm 4 ns 100 Hz 21254-2
  355 nm 5 ns   21254-2
  532 nm 6,5 ns   21254-2
  780 nm 180 fs 1 kHz 21254-2
  1064 nm 8 ns ≥ 100 Hz, Gauß-Model 21254-2
    75 ps 20 Hz 21254-2
  1064 nm 8 ns Vakuum, 2ω,3ω,4ω 21254-2
Survival Test 1064 nm ≤ 8ns 2ω,3ω,4ω 21254-3
Kontaminierungstest 1064 nm ≤ 8ns 2ω,3ω,4ω

Absorptionstest 193 nm 15 ns 2 kHz, ≥ 50 ppm 11551
  266 nm   ≤ 10 ppm 11551
  355 nm   ≤ 7 ppm 11551
  532 nm   ≤ 1 ppm 11551
  1064 nm   ≤ 0,1 ppm 11551
  680 - 2000 nm   ≤ 5 ppm 11551

Cavity-Ring-Down-Spektroskopie (CRDS) 1064 nm   ~ 5 ppm
  532 nm   AOI 0°, 30°, 45°
  532 nm

Totale und winkelaufgelöste Streuung 355 nm   Gauß-Modell, ≤ 1 ppm 13696
  532 nm   & nearly 4π space 13696
  633 nm     13696
  1064 nm     13696
  120 - 280 nm   Beam 1.5×3 mm²

VUV/DUV Spektroskopie 120 - 280 nm   R, T, mappings in R&T 15368
Weiche Röntgen-/EUV-Spektroskopie 2,7 nm
20 nm		   Muster bis Ø 50mm
Laserinduzierte Fluoreszenz 200 - 1700 nm   verschiedene Anregungswellenlängen

Prüfungen zur Haltbarkeit und
Beständigkeit		     Abrieb, Hitze,
Haftung etc.		 9211



Eingesetzt wird diese Dienstleistung unter anderem in folgenden Bereichen:

Beratung, Entwicklung und Auftragsforschung:

  • Leistungsfähigkeit von Laseroptiken
  • Prozess- und Systementwicklung
  • Technologieberatung und -vermittlung


 Gerne beraten wir Sie individuell. Bitte sprechen Sie uns an.
